Các Loại Van Gạt Tay Thủy Lực, Ứng Dụng Và Giá Bán

Van gạt tay thủy lực sử dụng lực cơ học từ tay gạt để điều khiển hướng dầu, từ đó điều khiển hoạt động của xi lanh hoặc mô tơ. Nhờ cấu tạo đơn giản, ít hỏng và giá thành thấp, van gạt tay thường được dùng trong máy công trình, xe cơ giới, máy ép, máy nâng, máy nông nghiệp và các hệ thống thủ công - bán tự động.

1. Van gạt tay thủy lực là gì?

Van gạt tay thủy lực ( Tiếng anh là Hand lever valve / Manual directional valve), hay còn gọi là van tay thủy lực, là loại van điều khiển hướng dầu bằng cơ học, dùng cần gạt để di chuyển spool bên trong, từ đó mở hoặc đóng các đường dầu P - A - B - T.
Đây là dạng van tỷ lệ điều khiển lưu lượng cơ học bằng tay, cho phép người vận hành chủ động điều khiển tốc độ và hướng dòng dầu theo yêu cầu.

Van thường được lắp đặt trong các hệ thống nhằm mục đích điều khiển khi mất tín hiệu, và khá phổ biến trong các thiết bị nâng hạ trên xe cơ giới.

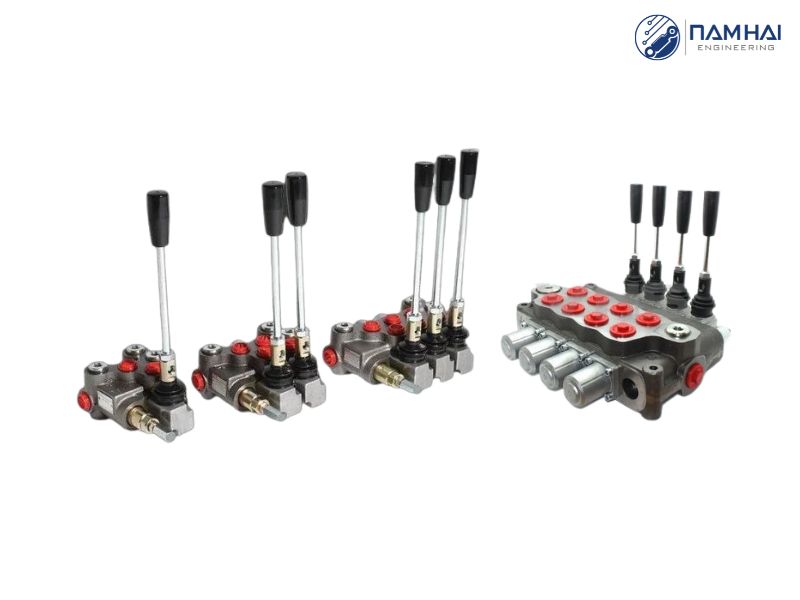

Các loại van gạt tay thủy lực phổ biến

2. Cấu tạo van gạt tay thủy lực

Một van gạt tay tiêu chuẩn gồm các bộ phận:

Thân van (Body)

Cũng giống như các loại van khác, phần thân van gạt tay là bộ phận được làm từ thép hợp kim hoặc đúc nguyên khối chịu áp cao, có các cửa dầu:

• P: cửa cấp áp
• A, B: cửa làm việc ra xi lanh/motor
• T: cửa hồi dầu

Spool điều khiển

Đây là bộ phận con trượt, được gia công chính xác giúp đóng/mở từng cổng dầu theo vị trí tay gạt. Có thể là các loại 3 cửa - 2 vị trí (3/2), 4 cửa - 3 vị trí (4/3), 6 cửa - 3 vị trí (6/3)

Tay gạt

Đây là bộ phận truyền lực cơ học làm dịch chuyển spool. Cần gạt có nhiều loại 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay và được thiết kế dạng đứng, hoặc dạng nằm ngang. Các thao tác điều khiển dòng dầu được thực hiện trực tiếp trên tay gạt này.

Lò xo hồi về

Lò xo hồi giúp spool tự trở về vị trí trung tâm ngay khi nhả tay gạt.

Bộ phận chỉnh áp

Bộ phận chỉnh áp được lắp đặt trong van tay gạt có chức năng điều chỉnh áp suất một cách linh hoạt theo yêu cầu hoạt động thực tế. Vặn nút theo chiều kim đồng hồ là tăng áp, và vặn ngược lại là chiều giảm áp.

Các seal, vòng đệm & ốc siết

Tất cả các van đều có các loại gioăng phớt để làm kín dầu, chống rò rỉ dưới áp suất cao.

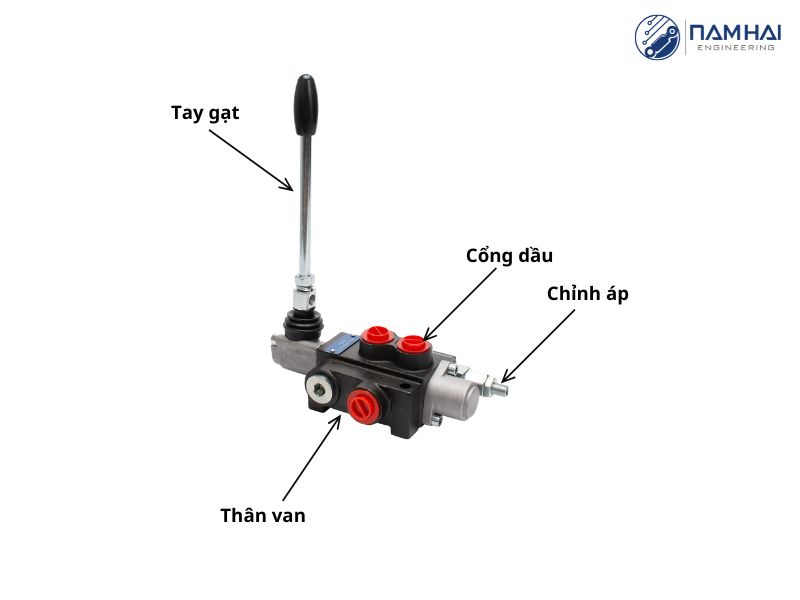

Cấu tạo bên ngoài của 1 van gạt tay



Xem thêm: Các loại van thủy lực 2 chiều, ứng dụng và lắp đặt



3. Nguyên lý hoạt động

Nguyên lý hoạt động của van gạt tay rất đơn giản, dựa vào góc gạt tay để điều khiển vị trí con trượt, từ đó tạo ra các trạng thái:

• Vị trí trung tâm: Tùy thiết kế từng loại van mà dầu về thẳng thùng dầu, hoặc khóa cả A - B, hoặc khóa P và mở A/B với T
• Gạt sang trái: Mở đường cấp dầu từ P sang A, đồng thời B sang T và tới xi lanh tiến.
• Gạt sang phải: Mở đường dầu từ P sang B, đồng thời A sang T và tới xi lanh lùi.

Van hoạt động hoàn toàn bằng tay, không cần điện – không cần pilot, phù hợp môi trường rung lắc hoặc khu vực nguy hiểm dễ cháy nổ.

4. Các loại van gạt tay

Van gạt tay thủy lực được chia thành hai nhóm chính dựa theo việc có tích hợp van an toàn hay không. Mỗi loại phù hợp cho các mức tải, áp suất và yêu cầu bảo vệ hệ thống khác nhau.

Van gạt tay có van an toàn

Đây là loại van phân phối được tích hợp van an toàn ngay trong thân van. Van an toàn có nhiệm vụ xả áp khi áp suất vượt quá giới hạn cài đặt, giúp bảo vệ bơm, ống, xi lanh, motor tránh hư hỏng.

Đặc điểm:

• Tích hợp van an toàn có thể điều chỉnh được áp suất.
• Đảm bảo an toàn cho hệ thống làm việc liên tục hoặc tải nặng.
• Phù hợp cho máy ép, ben nâng, xe nâng, máy nông nghiệp, máy cơ giới.
• Thường là loại 4/3 hoặc 4/2, 1 tầng hoặc nhiều tầng.

Ưu điểm:

• Không cần lắp van an toàn rời giúp giảm chi phí và tiết kiệm không gian lắp đặt
• Hệ thống đơn giản hơn, dễ bảo trì.

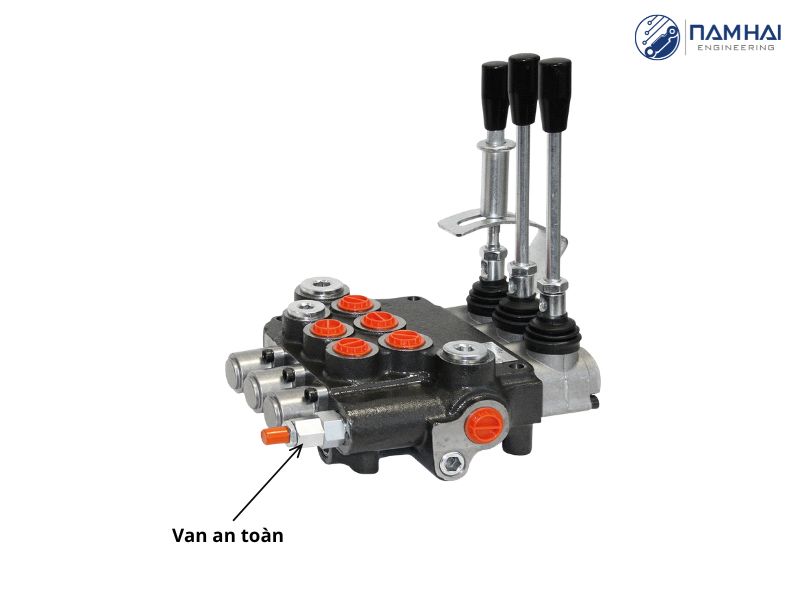

Van gạt tay thủy lực có van an toàn

Van gạt tay không có van an toàn

Đây là loại van phân phối chỉ có nhiệm vụ điều khiển hướng dầu ra vào xi lanh, motor mà không tích hợp van an toàn trong thân van.

Đặc điểm:

• Cần lắp thêm van an toàn bên ngoài để bảo vệ toàn hệ thống.
• Cấu tạo đơn giản, giá thành thấp hơn.
• Dùng nhiều trong máy nhỏ, hệ đơn giản hoặc khi hệ thống đã có van an toàn chung.

Ưu điểm:

• Linh hoạt, dễ kết hợp với nhiều kiểu mạch khác nhau.
• Thay thế và sửa chữa dễ dàng.
• Phù hợp các máy DIY, máy nhỏ, hệ thống có manifold hoặc bơm đã có van an toàn tích hợp.

Ngoài ra, loại van này còn có cách phân loại khác dựa trên cấu tạo và cách lắp đặt của van như sau:

Van tay gạt thủy lực dạng kéo

Van dạng kéo sử dụng thao tác kéo – đẩy thẳng trục để điều khiển spool bên trong. Khi người vận hành kéo hoặc đẩy cần, cửa dầu được mở hoặc đóng tương ứng, giúp thay đổi hướng và lưu lượng dầu.

Loại van này bền bỉ, đơn giản, thích hợp cho môi trường bụi bẩn hoặc các vị trí cần điều khiển từ xa bằng cáp kéo.

Van tay gạt thủy lực dạng gạt

Đây là dạng thông dụng nhất, điều khiển bằng gạt cần sang trái – phải – lên – xuống, tùy cấu hình spool. Khi cần gạt thay đổi vị trí, lưu lượng và hướng dòng dầu thay đổi theo, cho phép điều khiển linh hoạt xi lanh hoặc motor thủy lực.

Van dạng gạt có ưu điểm điều khiển mượt, độ chính xác cao, được sử dụng nhiều trên máy ép, máy nông nghiệp, xe nâng, máy cơ giới…

Van tay gạt thủy lực bắt đế

Loại van lắp theo tiêu chuẩn NG (NG6, NG10…), gắn trên đế thủy lực giúp tháo lắp nhanh, thay thế dễ dàng mà không cần can thiệp vào đường ống.

Van bắt đế phù hợp cho hệ thống công nghiệp, các cụm manifold hoặc yêu cầu bảo trì thường xuyên.

Van tay gạt thủy lực bắt ren

Kết nối trực tiếp bằng ren BSP – NPT – ORB… Van bắt ren có ưu điểm là nhỏ gọn, dễ lắp đặt cho các hệ thống không dùng đế tiêu chuẩn. Và thường được sử dụng trong máy nông nghiệp, máy dân dụng, ben thủy lực, xe ben.

Van gạt tay thủy lực 1 chiều

Van chỉ cho phép dầu đi một hướng duy nhất. Khi cần gạt được tác động, dòng dầu mở theo hướng chỉ định và được khóa lại khi hồi về. Loại van này thường dùng trong các ứng dụng cần giữ áp, giữ tải, hoặc điều khiển các cơ cấu chuyển động theo một hướng nhất định.

Van gạt tay thủy lực 2 chiều

Van cho phép dầu đi theo hai hướng, tùy vào vị trí của cần gạt, và hoạt động giống một van điều khiển hướng thủy lực, dùng để đổi chiều xi lanh hoặc motor.

Loại van này thường được ứng dụng trong các thiết bị nâng - hạ, đóng - mở, tiến - lùi, kẹp - nhả…

Van gạt tay thủy lực nhiều cần

Loại van này gồm từ 2 đến 7 cần gạt, mỗi cần điều khiển một cơ cấu chấp hành riêng, và thường được dùng trong các máy có nhiều chuyển động như máy xúc lật, xe cẩu, xe đào mini, cơ cấu kẹp, xoay, nâng, nghiêng…

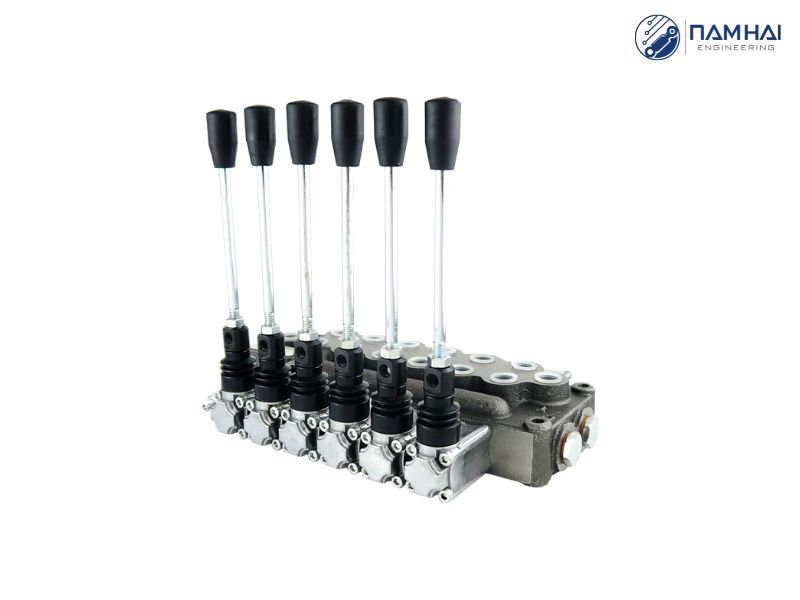

Cụm van tay gạt nhiều cần

Tùy theo số cần sẽ có các chức năng điều khiển khác nhau và ứng dụng khác nhau như: phổ biến gồm:

• Van 1 cần: điều khiển 1 xi lanh hoặc motor
• Van 2 cần: điều khiển 2 cơ cấu
• Van 3 cần: ứng dụng trên máy ép, bàn nâng
• Van 4 - 5 cần:  xe cơ giới, máy thủy lực phức tạp
• Van 6–7 cần: hệ thống công nghiệp lớn, robot thủy lực

5. Ưu - nhược điểm của van gạt tay thủy lực

Van gạt tay hiện nay vẫn được sử dụng trong nhiều hệ thống đơn giản như một phương án dự phòng, loại van này có một số ưu điểm như:

• Cấu tạo đơn giản, dễ vận hành
• Không phụ thuộc điện – bền bỉ trong mọi môi trường
• Chi phí thấp, dễ sửa chữa
• Điều khiển mượt, giúp tăng độ chính xác khi xi lanh di chuyển
• Hoạt động ổn định ở áp suất cao

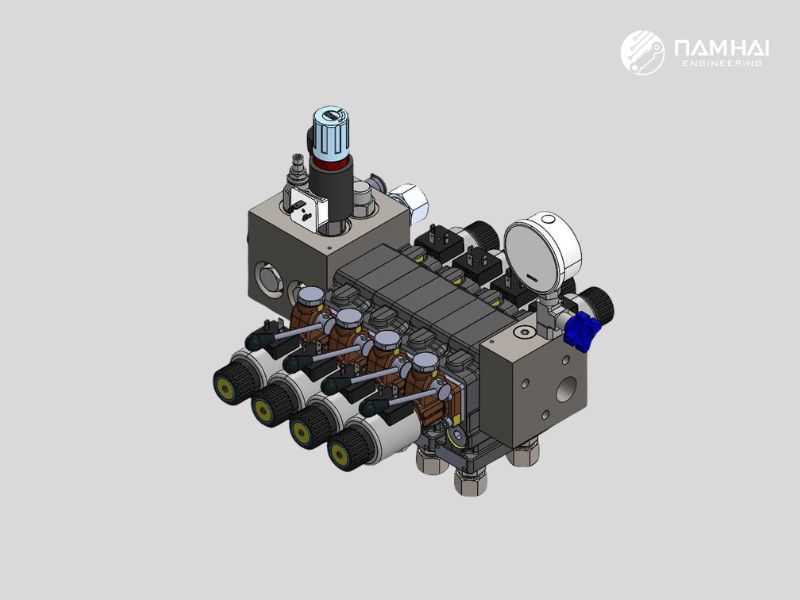

Một khối van tích hợp cả van gạt tay và các loại van cơ, van điện khác

Tuy nhiên, loại van này cũng có một số nhược điểm như:

• Không thể điều khiển từ xa
• Phụ thuộc hoàn toàn vào thao tác con người
• Tốc độ phản hồi không nhanh bằng van điện từ hoặc van pilot
• Không phù hợp hệ thống tự động hóa phức tạp

7. Ứng dụng trong các máy móc và công nghiệp

Van được dùng trong một số máy móc:

• Máy công trình: Xe xúc lật, xe nâng, xe đào mini, xe ben thủy lực
• Máy nông nghiệp: Máy cày, máy kéo, máy thu hoạch, bơm thủy lực PTO
• Máy công nghiệp: Máy ép, máy nén, máy gia công cơ khí, cầu nâng thủy lực, hệ thống thủy lực cố định tại xưởng
• Hệ thống thủy lực dân dụng: Cửa thủy lực, hệ thống nâng hạ đơn giản

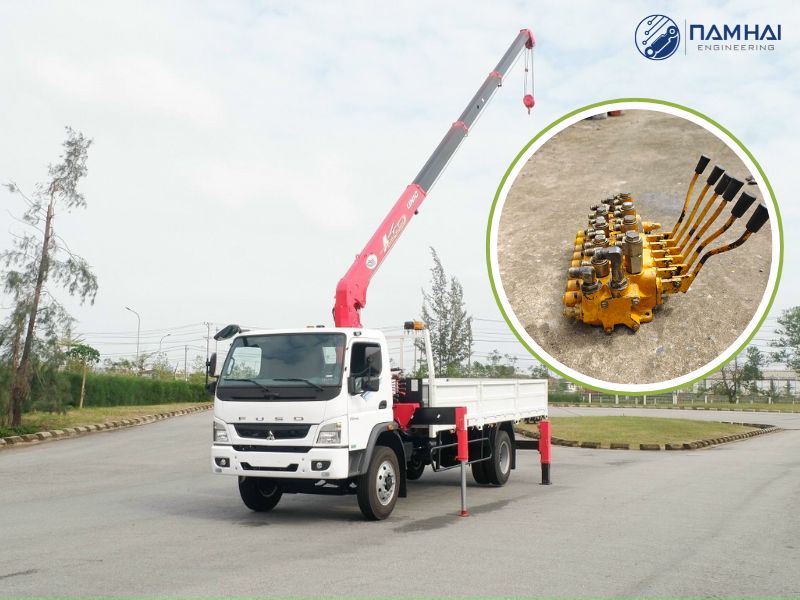

Cụm van tay gạt trên cẩu Mitsubishi

8. Giá bán van gạt tay thủy lực và địa chỉ mua uy tín

Van gạt tay thường có giá dao động từ vài trăm đến vài triệu đồng cho 1 van, tùy thuộc từng loại và từng thương hiệu. Thông thường trong 1 hệ thống sẽ cần lắp đặt nhiều van gạt tay để điều khiển 1 hệ thống phức tạp, và thường được tích hợp cùng trong một cụm van điều khiển trung tâm.

Công ty Kỹ thuật Nam Hải hiện đang cung cấp nhiều loại van gạt tay đơn, đôi, nhiều tầng và chế tạo khối van tích hợp các van gạt tay theo yêu cầu. Tất cả van đều được nhập khẩu chính hãng, giá tốt và được bảo hành theo tiêu chuẩn châu Âu.

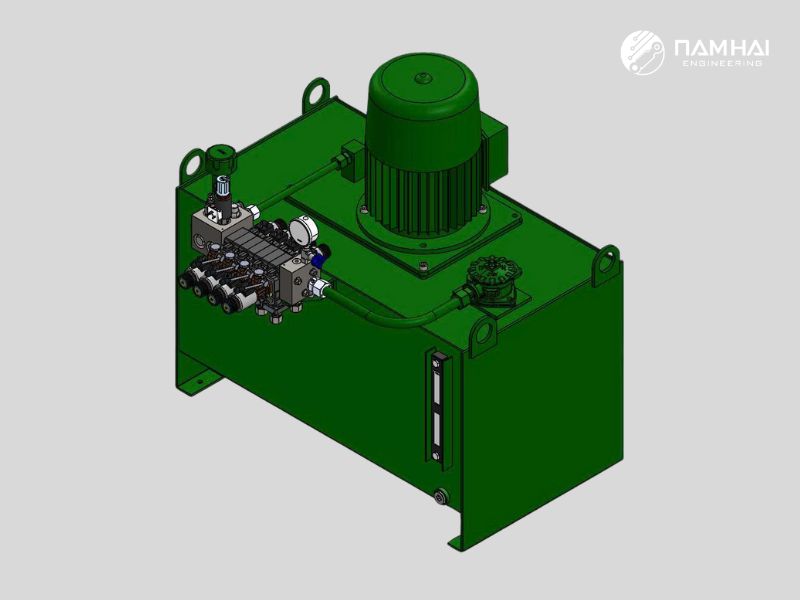

Trạm dầu sử dụng khối van thủy lực tích hợp các loại van gạt tay được thiết kế chế tạo bởi Công ty Nam Hải

Đội ngũ kỹ sư Nam Hải sẵn sàng tư vấn chọn loại van phù hợp, hỗ trợ lên thiết kế 3D khối van tích hợp theo yêu cầu từng máy móc, hệ thống và hỗ trợ lắp đặt, sửa chữa bảo dưỡng van, thay thế linh kiện chính hãng và hỗ trợ kỹ thuật trọn đời cho khách hàng mua van tại Nam Hải.

Nếu bạn chưa biết chọn van gạt tay nào phù hợp, hoặc cần thiết kế, làm mới, chế tạo cụm van tích hợp theo yêu cầu, hãy liên hệ ngay đến Nam Hải để được hỗ trợ nhanh nhất.
